Joint control using a RT component

This section extentds the RT component developed in the previous section to keep the robot standing position.

RTコンポーネントの拡張

関節のPD制御を行うために、前の節で作成したRTコンポーネントRobotControllerRTCを拡張します。PD制御を行うためには、関節へのトルク指令を出力する必要があるため、トルク指令用のデータポートをRTCBuilderを用いて追加します。[RobotControllerRTC]の[データポート]タブから、追加([Add])するデータポートのプロファイルは次のようになります。

  • OutPort プロファイル:

    ポート名: u
    データ型: RTC::TimeDoubleSeq
    変数名: torque
    表示位置: RIGHT

データポートを追加し、[基本]タブから再度コード生成([コード生成]と[Generate])を行ったら、ビルド(buildディレクトリにてmake)ができることを確認しておきます。

Source code of a controller

A header file of the controller is as follows.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
/*!
 * @file  RobotControllerRTC.h
 * @brief Robot Controller component
 * @date  $Date$
 *
 * $Id$
 */

#ifndef ROBOTCONTROLLERRTC_H
#define ROBOTCONTROLLERRTC_H

#include <rtm/idl/BasicDataTypeSkel.h>
#include <rtm/idl/ExtendedDataTypesSkel.h>
#include <rtm/idl/InterfaceDataTypesSkel.h>
#include <cnoid/MultiValueSeq>
#include <vector>

using namespace RTC;

#include <rtm/Manager.h>
#include <rtm/DataFlowComponentBase.h>
#include <rtm/CorbaPort.h>
#include <rtm/DataInPort.h>
#include <rtm/DataOutPort.h>

class RobotControllerRTC
  : public RTC::DataFlowComponentBase
{
  public:
    RobotControllerRTC(RTC::Manager* manager);
    ~RobotControllerRTC();
    virtual RTC::ReturnCode_t onInitialize();
    virtual RTC::ReturnCode_t onActivated(RTC::UniqueId ec_id);
    virtual RTC::ReturnCode_t onDeactivated(RTC::UniqueId ec_id);
    virtual RTC::ReturnCode_t onExecute(RTC::UniqueId ec_id);

 protected:
   RTC::TimedDoubleSeq m_angle;
   InPort<RTC::TimedDoubleSeq> m_angleIn;

   RTC::TimedCharSeq m_torque;
   OutPort<RTC::TimedCharSeq> m_torqueOut;
 private:
   cnoid::MultiValueSeqPtr qseq;
   std::vector<double> q0;
   cnoid::MultiValueSeq::Frame oldFrame;
   int currentFrame;
   double timeStep_;

};

extern "C"
{
  DLL_EXPORT void RobotControllerRTCInit(RTC::Manager* manager);
};

#endif // ROBOTCONTROLLERRTC_H

An output data port is added to output joint torques. RTC::OutPort<RTC::TimedDoubleSeq> is the definition of the output port.

Source codes of the controller are as follows. This file was created by modifying SR1WalkConrollerRTC.cpp which is included in Choreonoid.

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
/*!
 * @file  RobotControllerRTC.cpp
 * @brief Robot Controller component
 * @date $Date$
 *
 * $Id$
 */

#include "RobotControllerRTC.h"
#include <iostream>
#include <cnoid/BodyMotion>
#include <cnoid/ExecutablePath>
#include <cnoid/FileUtil>

using namespace std;
using namespace cnoid;

namespace {

static const double pgain[] = {
    50000.0, 30000.0, 30000.0, 30000.0, 30000.0,
    80000.0, 80000.0, 10000.0, 3000.0, 30000.0,
    30000.0, 80000.0, 3000.0, 30000.0, 10000.0,
    3000.0, 3000.0, 30000.0, 30000.0, 10000.0,
    3000.0, 30000.0, 3000.0, 3000.0, 3000.0,
    3000.0, 3000.0, 3000.0, 3000.0, 3000.0,
    3000.0, 3000.0, 10000.0, 3000.0, 3000.0,
    30000.0, 3000.0, 3000.0, 3000.0, 3000.0,
    3000.0, 3000.0, 3000.0, 3000.0,
    };

static const double dgain[] = {
    100.0, 100.0, 100.0, 100.0, 100.0,
    100.0, 100.0, 100.0, 100.0, 100.0,
    100.0, 100.0, 100.0, 100.0, 100.0,
    100.0, 100.0, 100.0, 100.0, 100.0,
    100.0, 100.0, 100.0, 100.0, 100.0,
    100.0, 100.0, 100.0, 100.0, 100.0,
    100.0, 100.0, 100.0, 100.0, 100.0,
    100.0, 100.0, 100.0, 100.0, 100.0,
    100.0, 100.0, 100.0, 100.0,
    };
};

// Module specification
static const char* robotcontrollerrtc_spec[] =
  {
    "implementation_id", "RobotControllerRTC",
    "type_name",         "RobotControllerRTC",
    "description",       "Robot Controller component",
    "version",           "1.0.0",
    "vendor",            "AIST",
    "category",          "Generic",
    "activity_type",     "PERIODIC",
    "kind",              "DataFlowComponent",
    "max_instance",      "1",
    "language",          "C++",
    "lang_type",         "compile",
    ""
  };

RobotControllerRTC::RobotControllerRTC(RTC::Manager* manager)
  : RTC::DataFlowComponentBase(manager),
    m_angleIn("q", m_angle),
    m_torqueOut("u", m_torque)
{
}

RobotControllerRTC::~RobotControllerRTC()
{

}


RTC::ReturnCode_t RobotControllerRTC::onInitialize()
{
  addInPort("q", m_angleIn);
  addOutPort("u", m_torqueOut);

  return RTC::RTC_OK;
}

RTC::ReturnCode_t RobotControllerRTC::onActivated(RTC::UniqueId ec_id)
{
  if(!qseq){
    string filename = getNativePathString(
      boost::filesystem::path(shareDirectory())
      / "motion" / "RobotPattern.yaml");

    BodyMotion motion;

    if(!motion.loadStandardYAMLformat(filename)){
      cout << motion.seqMessage() << endl;
      return RTC::RTC_ERROR;
    }
    qseq = motion.jointPosSeq();
    if(qseq->numFrames() == 0){
      cout << "Empty motion data." << endl;
      return RTC::RTC_ERROR;
    }
    q0.resize(qseq->numParts());
    timeStep_ = qseq->getTimeStep();
  }

  m_torque.data.length(qseq->numParts());

  if(m_angleIn.isNew()){
    m_angleIn.read();
  }
  for(int i=0; i < qseq->numParts(); ++i){
    q0[i] = m_angle.data[i];
  }
  oldFrame = qseq->frame(0);
  currentFrame = 0;

  return RTC::RTC_OK;
}


RTC::ReturnCode_t RobotControllerRTC::onDeactivated(RTC::UniqueId ec_id)
{
  return RTC::RTC_OK;
}

RTC::ReturnCode_t RobotControllerRTC::onExecute(RTC::UniqueId ec_id)
{
  if(m_angleIn.isNew()){
    m_angleIn.read();
  }

  MultiValueSeq::Frame frame;

  if(currentFrame > qseq->numFrames()){
    frame = oldFrame;
  }else{
    frame = qseq->frame(currentFrame++);
  }

  for(int i=0; i < frame.size(); i++){
    double q_ref = frame[i];
    double q = m_angle.data[i];
    double dq_ref = (q_ref - oldFrame[i]) / timeStep_;
    double dq = (q - q0[i]) / timeStep_;
    m_torque.data[i] = (q_ref - q) * pgain[i]/100.0 + (dq_ref - dq) * dgain[i]/100.0;
    q0[i] = q;
  }
  oldFrame = frame;

  m_torqueOut.write();

  return RTC::RTC_OK;
}


extern "C"
{
  DLL_EXPORT void RobotControllerRTCInit(RTC::Manager* manager)
  {
    coil::Properties profile(robotcontrollerrtc_spec);
    manager->registerFactory(profile,
                             RTC::Create<RobotControllerRTC>,
                             RTC::Delete<RobotControllerRTC>);
  }
};

The procedure to add an output port is similar to adding an input port.

Let’s look at implementation of onActivated(). This function is called only once when a RT component is activated. This function reads RobotPattern.yaml in shared data directory of Choreonoid. This file contains joint angle trajectories and it can be loaded by calling motion.loadStandardYAMLformat(). onActivated() initializes other variables.

Computation of joint torques is added to onExecute(). After reading joint angles, joint torques are computed and stored to m_torque.data[i]. In this tutorial, joint torques are computed by simple PD control. Position gains and derivative gains are defined at the top of the source code. If we can’t control joints property, we need to adjust those values. Values stored in m_torque.data” are output by calling m_torqueOut.write().

CMakeLists.txtの編集

このコントローラはChoreonoidのライブラリが提供している機能を使用しているため、Choreonoidのライブラリをリンクする必要があります。そこで$HOME/workspace/RobotControllerRTC/src/CMakeLists.txtを次のように編集します。（編集済みのファイルはsamples/tutorials/rtc/RobotControllerRTC3/src/CMakeLists.txtに収録されています）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
set(comp_srcs RobotControllerRTC.cpp )
set(standalone_srcs RobotControllerRTCComp.cpp)

if (DEFINED OPENRTM_INCLUDE_DIRS)
  string(REGEX REPLACE "-I" ";"
    OPENRTM_INCLUDE_DIRS "${OPENRTM_INCLUDE_DIRS}")
  string(REGEX REPLACE " ;" ";"
    OPENRTM_INCLUDE_DIRS "${OPENRTM_INCLUDE_DIRS}")
endif (DEFINED OPENRTM_INCLUDE_DIRS)

if (DEFINED OPENRTM_LIBRARY_DIRS)
  string(REGEX REPLACE "-L" ";"
    OPENRTM_LIBRARY_DIRS "${OPENRTM_LIBRARY_DIRS}")
  string(REGEX REPLACE " ;" ";"
    OPENRTM_LIBRARY_DIRS "${OPENRTM_LIBRARY_DIRS}")
endif (DEFINED OPENRTM_LIBRARY_DIRS)

if (DEFINED OPENRTM_LIBRARIES)
  string(REGEX REPLACE "-l" ";"
    OPENRTM_LIBRARIES "${OPENRTM_LIBRARIES}")
  string(REGEX REPLACE " ;" ";"
    OPENRTM_LIBRARIES "${OPENRTM_LIBRARIES}")
endif (DEFINED OPENRTM_LIBRARIES)

include_directories(${PROJECT_SOURCE_DIR}/include)
include_directories(${PROJECT_SOURCE_DIR}/include/${PROJECT_NAME})
include_directories(${PROJECT_BINARY_DIR})
include_directories(${PROJECT_BINARY_DIR}/idl)
include_directories(${OPENRTM_INCLUDE_DIRS})
include_directories(${OMNIORB_INCLUDE_DIRS})
add_definitions(${OPENRTM_CFLAGS})
add_definitions(${OMNIORB_CFLAGS})

MAP_ADD_STR(comp_hdrs "../" comp_headers)

link_directories(${OPENRTM_LIBRARY_DIRS})
link_directories(${OMNIORB_LIBRARY_DIRS})

include(FindPkgConfig)
pkg_check_modules(CNOID choreonoid-body-plugin)
include_directories(${CNOID_INCLUDE_DIRS})
link_directories(${CNOID_LIBRARY_DIRS})

add_library(${PROJECT_NAME} ${LIB_TYPE} ${comp_srcs}
  ${comp_headers} ${ALL_IDL_SRCS})
set_target_properties(${PROJECT_NAME} PROPERTIES PREFIX "")
set_source_files_properties(${ALL_IDL_SRCS} PROPERTIES GENERATED 1)
if(NOT TARGET ALL_IDL_TGT)
  add_custom_target(ALL_IDL_TGT)
endif(NOT TARGET ALL_IDL_TGT)
add_dependencies(${PROJECT_NAME} ALL_IDL_TGT)
target_link_libraries(${PROJECT_NAME} ${OPENRTM_LIBRARIES} ${CNOID_LIBRARIES} boost_system boost_filesystem)

add_executable(${PROJECT_NAME}Comp ${standalone_srcs}
  ${comp_srcs} ${comp_headers} ${ALL_IDL_SRCS})
target_link_libraries(${PROJECT_NAME}Comp ${OPENRTM_LIBRARIES} ${CNOID_LIBRARIES} boost_system boost_filesystem)

install(TARGETS ${PROJECT_NAME} ${PROJECT_NAME}Comp
    EXPORT ${PROJECT_NAME}
    RUNTIME DESTINATION ${BIN_INSTALL_DIR} COMPONENT component
    LIBRARY DESTINATION ${LIB_INSTALL_DIR} COMPONENT component
    ARCHIVE DESTINATION ${LIB_INSTALL_DIR} COMPONENT component)
install(EXPORT ${PROJECT_NAME}
    DESTINATION ${LIB_INSTALL_DIR}/${PROJECT_NAME}
    FILE ${PROJECT_NAME}Depends.cmake)

Build the controller

buildディレクトリ内にて再度makeをし、前節と同じ場所にRTCをインストールします。

$ make
$ sudo cp -p src/RobotControllerRTC.so /usr/lib/choreonoid-1.5/rtc

Choreonoidの起動

前節で作成したプロジェクトファイル、sample2.cnoidを開きます。もしくは、samples/tutorials/cnoid/sample2.cnoidでも構いません。

$ choreonoid sample2.cnoid

Create a pose sequence item

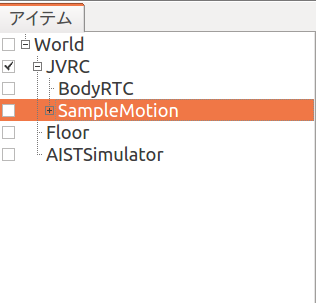

Choose JVRC in the item view first. Then create a pose sequence item named SimpleMotion by choosing “PoseSeq” menu followed by “File”, “New...” menus.

../_images/motion.png

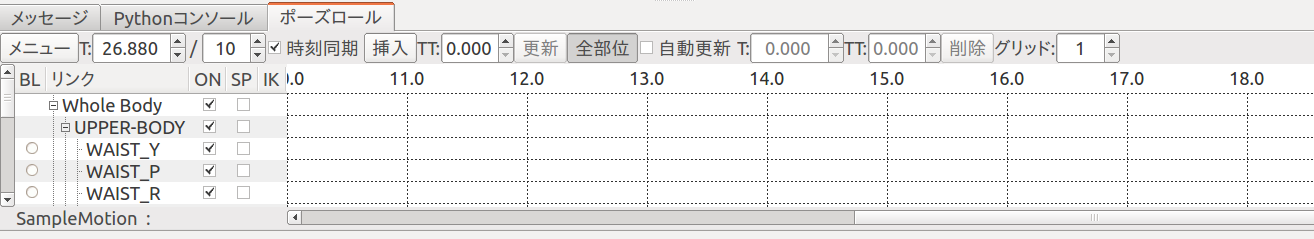

Then choose “Pose Roll” followed by “View”, “Show View” menus. You will see a window as follows.

../_images/pose_role.png

Choose “JVRC” in the item view and Press “Set the present initial pose to the selected bodies” button on the tool bar to make the robot to be in the initial posture.

../_images/pose_toolbar.png

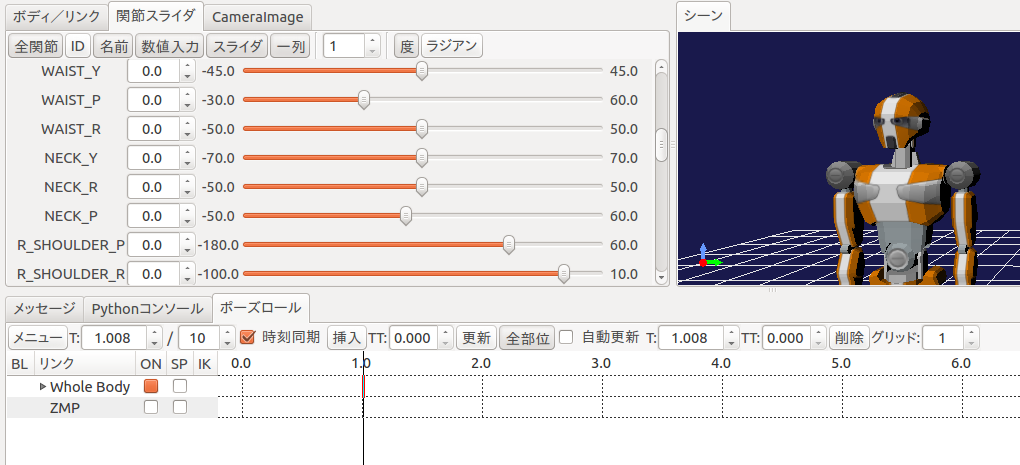

ポーズロールにおいて、1.0 を選択して「挿入」を押します。

../_images/poserole_neck_01.png

今回は首を左右に振る動作パターンを作成します。以下の手順でポーズを作成してください。

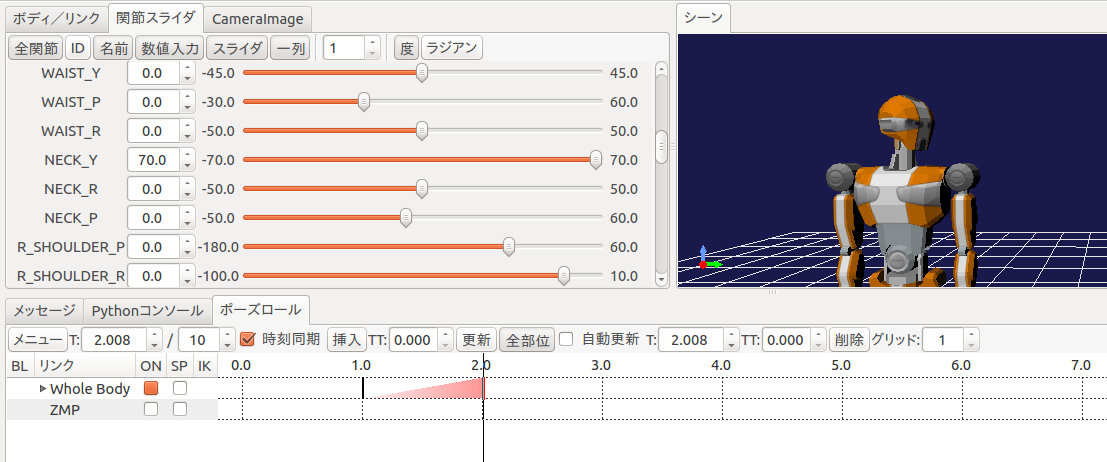

  1. ポーズロールにおいて 2.0 を選択し、関節スライダにおいて首関節のヨー軸「NECK_Y」を 70.0 にセットし、ポーズロールの「挿入」を押す。

    ../_images/poserole_neck_02.png

  2. ポーズロールにおいて 3.0 を選択し、関節スライダにおいて首関節のヨー軸「NECK_Y」を 0.0 にセットし、ポーズロールの「挿入」を押す。

    ../_images/poserole_neck_03.png

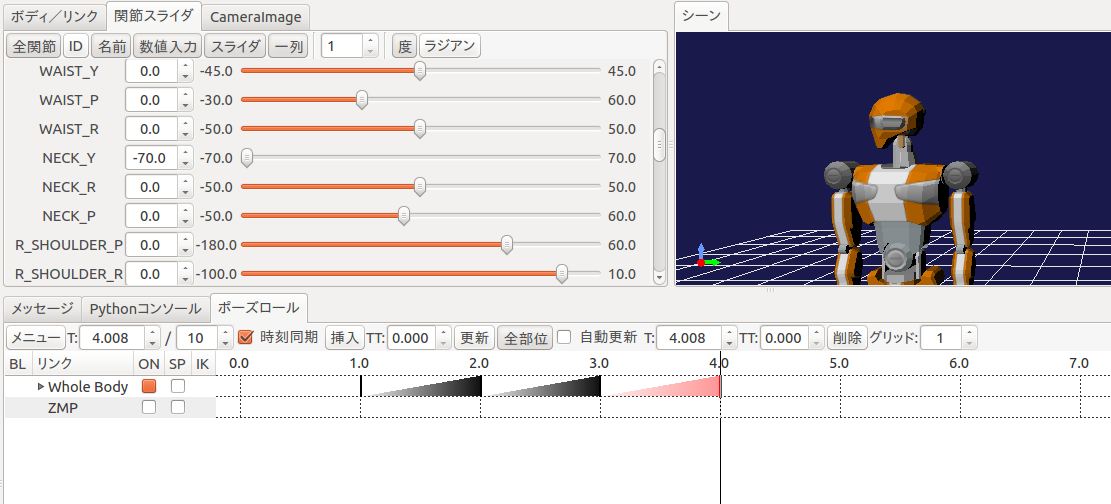

  3. ポーズロールにおいて 4.0 を選択し、関節スライダにおいて首関節のヨー軸「NECK_Y」を -70.0 にセットし、ポーズロールの「挿入」を押す。

    ../_images/poserole_neck_04.png

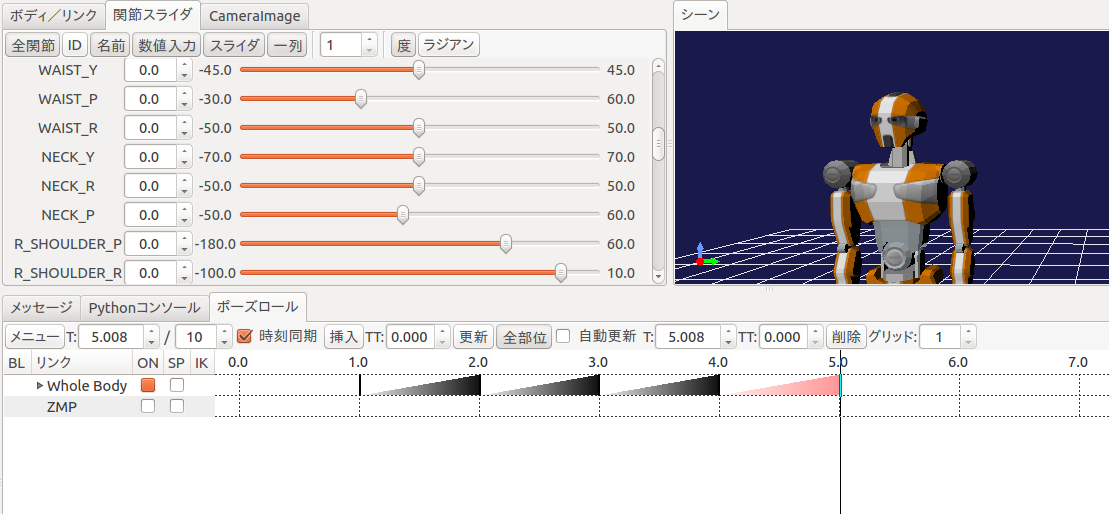

  4. ポーズロールにおいて 5.0 を選択し、関節スライダにおいて首関節のヨー軸「NECK_Y」を 0.0 にセットし、ポーズロールの「挿入」を押す。

    ../_images/poserole_neck_05.png

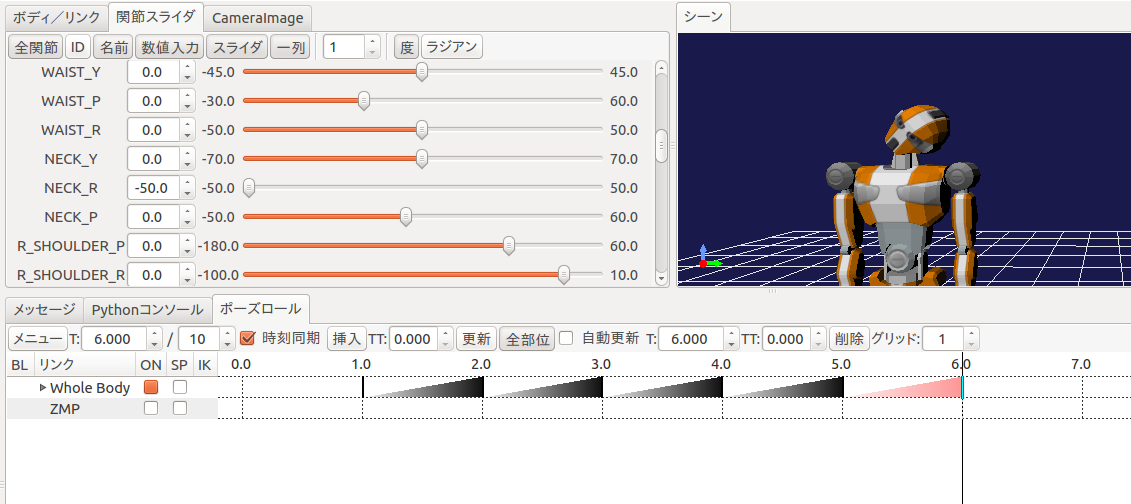

  5. ポーズロールにおいて 6.0 を選択し、関節スライダにおいて首関節のヨー軸「NECK_R」を -50.0 にセットし、ポーズロールの「挿入」を押す。

    ../_images/poserole_neck_06.png

What we created using the pose roll are called key frames. They are used to generate a robot motion. Press “Generate body motions” button on the tool bar.

../_images/motion_toolbar.png

It is possible to update the robot motion automatically when key frames are updated. It can be enabled by checking “Automatic Balance Adjustment Mode” button on the tool bar.

../_images/motion_toolbar2.png

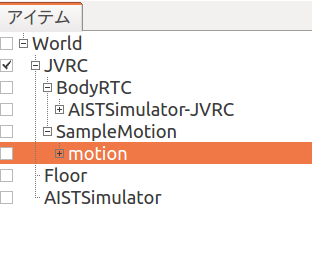

You can find a “motion” item as a child of “SampleMotion” item. Select this item and save its contents by choosing “Save Selected Items As” menu.

../_images/item_motion.png

ファイル名はRobotPattern.yamlとし、適当なディレクトリ（例えば/tmp）に保存します。その後でコントローラが参照するChoreonoidの共有ディレクトリに次のコマンドで移動します。

$ sudo mv RobotPattern.yaml /usr/share/choreonoid-1.5/motion

Setup of the controller

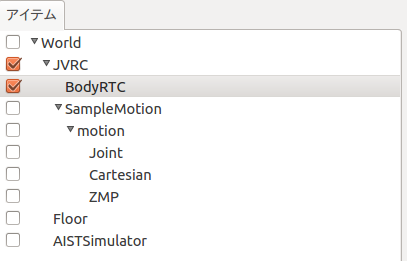

Choreonoidには1体のロボットに複数のコントローラを割り当てる機能があります。今JVRCの子アイテムとしてBodyRTCとSampleMotionの2つがありますが、これら2つのうちどちらをシミュレーション時に使用するかを指定する必要があります。ここではBodyRTCを使いますのでBodyRTCの方にチェックを入れておきます。

../_images/choose_bodyrtc.png

Run simulation

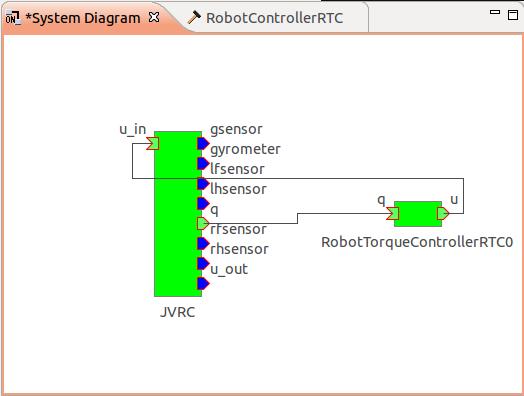

シミュレーションを実行すると今度はロボットが崩れ落ちることなく、先ほど作成した首振りのモーションを実行しているはずです。この時RTSystemEditorでRTCの接続を確認すると、下図のようになっており、フィードバックループができていることが確認できます。

../_images/openrtp_sample3.png

Note

別のシーンビューを生成して、同時にカメラの映像を表示してみましょう。

メインメニュー「表示」の「ビューの生成」から「シーン」を選択します。次のウィンドウが表示されるので OK をクリックします。

../_images/make_sceneview.png

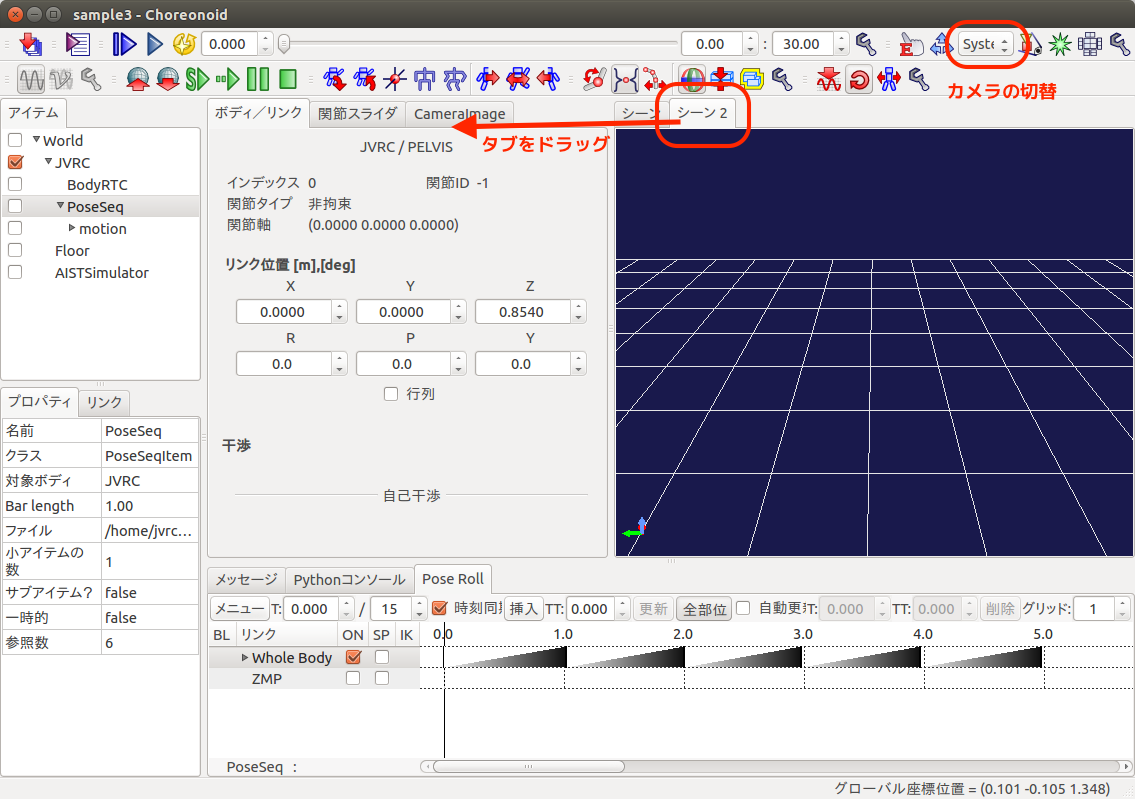

新しいシーンビュー「シーン2」が生成されます。 「シーン2」タブをクリックして選択し、カメラの選択ボタンでロボットのカメラ「JVRC - rcamera」などに表示を切り替えます。

../_images/simulation_torque_2.png

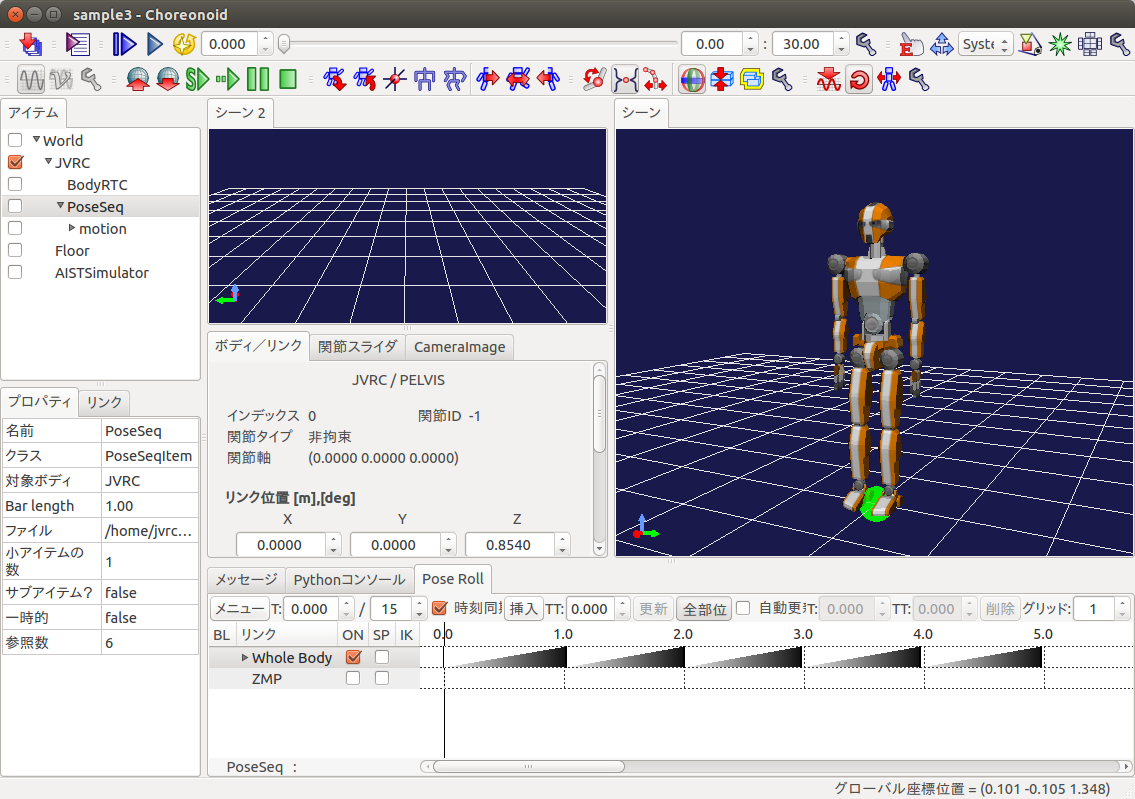

「シーン2」タブをドラッグして二つのシーンを同時に表示することもできます。

../_images/simulation_torque_3.png

プロジェクトの保存

シミュレーションの実行が終わったら、プロジェクトを保存しておきましょう。[ファイル]-[名前を付けてプロジェクトを保存]を選択し、ファイル名をsample3.cnoidとして保存します。

サンプルファイルについて

このチュートリアルで作成されるプロジェクトファイルはcnoid/sample3.cnoidに、コントローラのソースコードはrtc/RobotControllerRTC3に収録されています。
